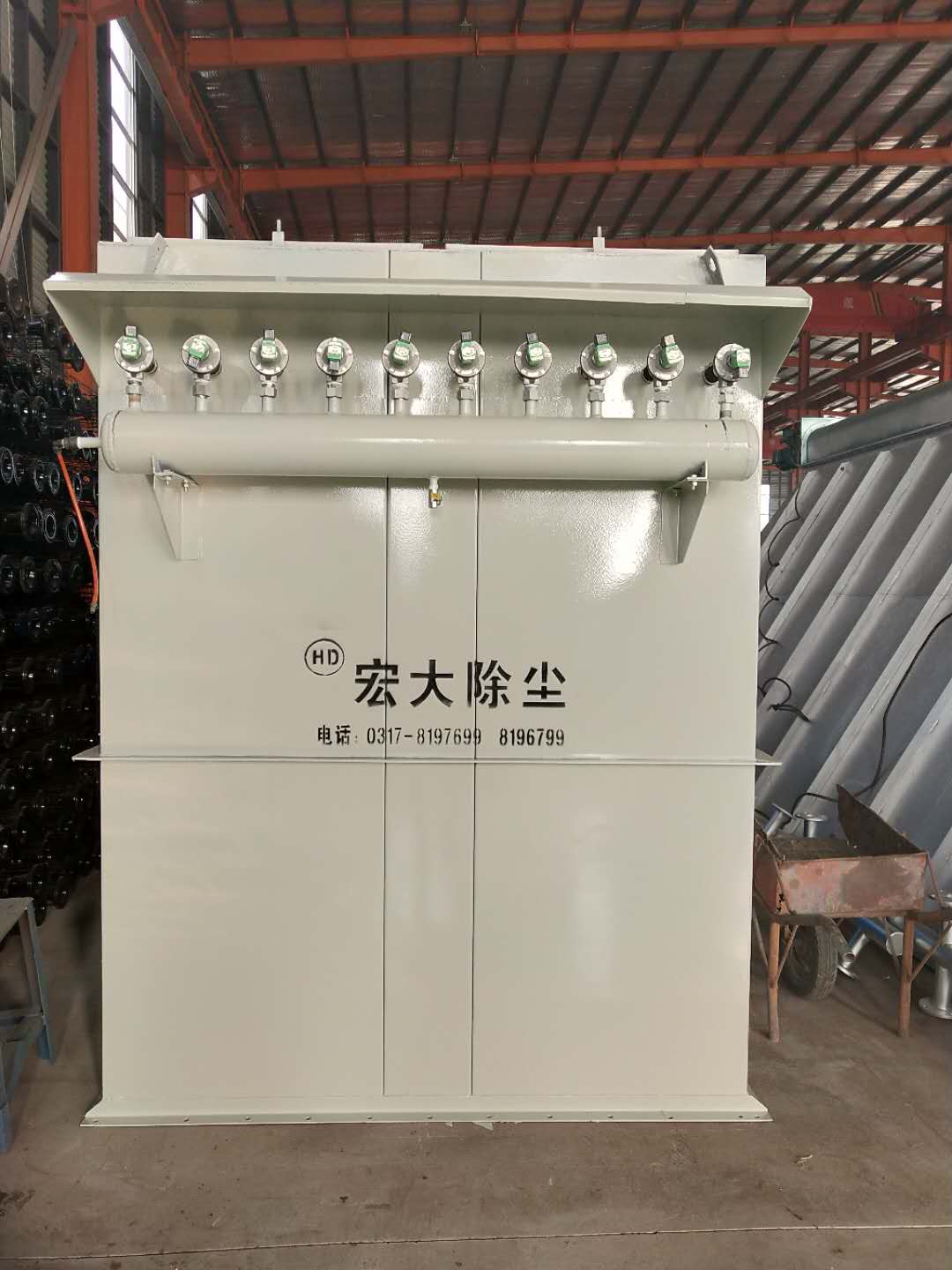

MC-Ⅱ型脈沖袋式除塵器是在MC—Ⅰ型的基礎上，改進的新型脈沖袋式除塵器。為了進一步完善MC—Ⅰ型脈沖袋式除塵器，將原進行了修改，改后的MC—Ⅱ型脈沖袋式除塵器保留了MC—Ⅰ型的凈化效率高，處理氣體能力大，性能穩定，操作方便、濾袋壽命長、維修工作量小等優點。而且從結構上和脈沖閥上進行改革，解決了露天安放和壓縮空氣壓力低的問題。適用機械、冶金、橡膠、面粉、化工、制藥、碳素、建材、礦山等單位。
MC-Ⅱ型脈沖袋式除塵器的特點及結構原理：
1、MC-Ⅱ型脈沖袋式除塵器在保留了原MC-Ⅰ型除塵器優點的基礎上，采用了低阻力的DMF-Z型脈沖電磁閥，使除塵器的控制系統和除塵布袋的壽命延長一倍，減少了維修工作量。
2、清灰用壓縮空氣從原來的5-7公斤壓力/厘米2壓力，降到現在的3公斤/厘米2壓力，但清灰效果仍可達到5-7公斤壓力/厘米2壓力的效果，從而擴大的使用范圍。
3、由于結構上的改進，增強了設備的嚴密性，漏風量能夠低于10%，進一步提高了產品的質量要求。
4、改革了揭蓋裝置，除塵濾袋固定方法，，為以后的設備檢修和維護_了勞動條件。
5、噴吹裝置增加了防護罩，蓋板結構采用了防雨措施。使除塵器在露天放置不需要另設防雨棚，減少了建筑投資。
6、清灰部分把原來的螺旋輸送機去掉，裝置了YJD星形卸料器，擴大了清灰使用效果，減少了維修，密封嚴，排灰快。
結構原理： MC脈沖袋式除塵器它是由5部分組成：1. 上箱體：由可掀起的蓋板和出風口組成。2.中箱體：有多孔板、濾袋裝置和文氏管組成。3.下箱體：由進風口、灰斗和檢查門組成。4.排灰系統：由減速裝置和輸灰、排灰裝置組成。5.噴吹系統：由脈沖控制儀、電磁脈沖閥、噴吹管、氣包和防護裝置組成。

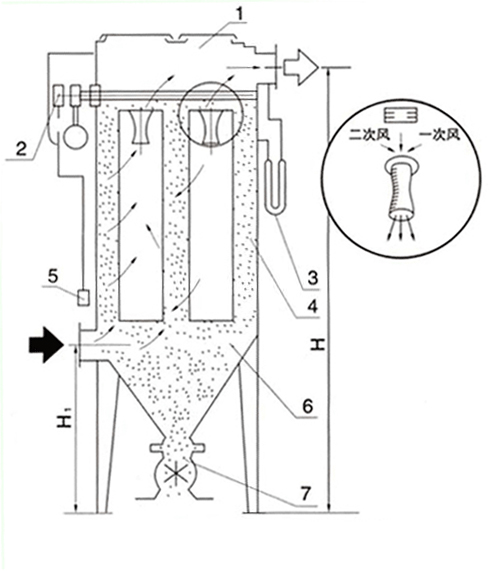

工作原理:含塵氣體由進氣口進入灰斗或敞開法蘭口進入濾袋室，含塵氣體透過濾袋過濾為凈化氣進入凈化室，再經凈化室排氣口，由風機排走。粉塵積附在濾袋的外表面，且不斷增加，使袋式除塵器的阻力不斷上升，為使設備阻力不_過1200Pa，袋除塵器能繼續工作，需定期_濾袋上的粉塵。清灰是由脈沖控制儀定時順序啟動脈沖閥，使包內壓縮空氣（0.5~0.7MPa）由噴吹管孔眼噴出（稱一次風）通過除塵骨架文氏管誘導數倍于一次風的周圍空氣（稱二次風）進入濾袋在瞬間急劇膨脹，并伴隨著氣流的反向作用抖落粉塵，達到清灰的目的。
MC 脈沖袋式除塵器 它是由 5 部分組成： 1. 上箱體：由可掀起的蓋板和出風口組成。 2. 中箱體：有多孔板、 濾袋裝置 和文氏管組成。 3. 下箱體：由進風口、灰斗和檢查門組成。 4. 排灰系統：由減速裝置和輸灰、排灰裝置組成。 5. 噴吹系統：由脈沖控制儀 、電磁脈沖閥 、噴吹管、氣包和防護裝置組成。
技術性能
型號規格 | 過濾面積m2 | 含塵濃度g/m3 | 過濾風速m/min | 過濾風量m3/n | 阻力H2omm | 效率％ | 功率KW | 外形尺寸 |
MC24-Ⅱ | 19 | ＜15 | 2-4 | 2160-4320 | 120-150 | 99.5 | 1.5-3.0KW | 1250*950*4500 |
MC36-Ⅱ | 29 | ＜15 | 2-4 | 3240-6480 | 120-150 | 99.5 | 2.2-4KW | 1250*1250*4500 |
MC48-Ⅱ | 39 | ＜15 | 2-4 | 4320-8640 | 120-150 | 99.5 | 2.2-5.5KW | 1600×1250×4800 |
MC60-Ⅱ | 49 | ＜15 | 2-4 | 5400-10800 | 120-150 | 99.5 | 3.0-7.5KW | 2000*1250*4800 |
MC72-Ⅱ | 58 | ＜15 | 2-4 | 6480-12960 | 120-150 | 99.5 | 4.0--7.5KW | 2250*1250*6000 |
MC84-Ⅱ | 68 | ＜15 | 2-4 | 7560-15120 | 120-150 | 99.5 | 5.5-11KW | 2250*1450*6000 |

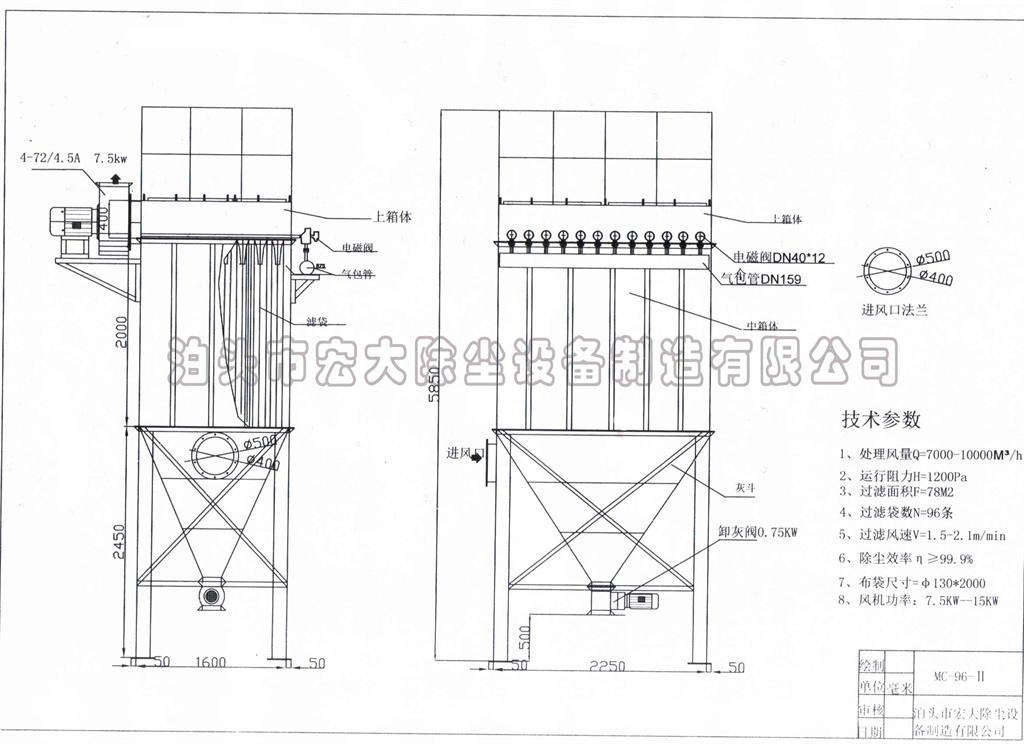

MC96-Ⅱ | 78 | ＜15 | 2-4 | 8640-17280 | 120-150 | 99.5 | 7.5-15KW | 2250*1600*6000 |
MC120-Ⅱ | 98 | ＜15 | 2-4 | 10800-21600 | 120-150 | 99.5 | 7.5-15kw | 2250*2000*6500 |
MC150-Ⅱ | 122 | ＜15 | 2-4 | 10800-21600 | 120-150 | 99.5 | 11-18.5kw | 2650*2000*6500 |
MC200-Ⅱ | 200 | ＜15 | 1 | 12000 | 120-150 | 99.5 | 11-22KW | 3800*2300*6500 |
|

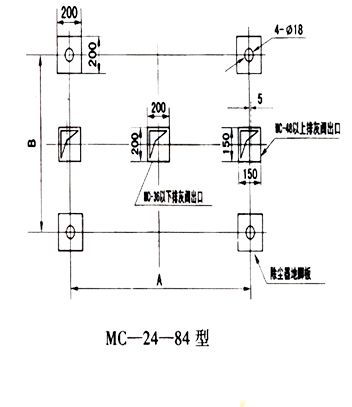

其他除塵器型號圖紙可向公司技術部門索要，服務熱線：0317-8197699。
|
除塵器使用說明：1、安裝在產生粉塵的機械設備鄰近處，并由用戶按照除塵器的上進風口尺寸，自行配置金屬或塑料管道和吸塵罩（也可由廠家設計）。2、除塵器工作前應檢查檢修門，各法蘭連接處是否密封，以免漏氣，降低除塵效果。3、除塵器為380V電壓，從除塵器外部電線街上電源后便可以開始使用，初次運轉時，應注意風機的轉動方向（如反轉，需要調換電源接線）4、除塵器控制柜的蓋子，在工作室不得隨意打開，如果需要調節清灰時間，或檢修電路，應停機或切斷電源后進行。5、根據粉塵性質和含塵濃度的大小，調節脈沖間隔及脈沖時間，并進行定時清灰。6、吸塵罩是_除塵器處于_狀態的關鍵配件，使用單位應根據加工件的外形尺寸及粉塵的性質接通，近、封、便設計吸塵罩的原則，制作理想的吸塵罩。
維護保養：1、應定期檢查除塵器的情況，如發現破袋，應及時更換濾袋。2、一般要隔6個月檢查一次清灰機構。3、易損件可電話與本公司聯系。
注意事項：1、本脈沖袋式除塵器不適用于帶有腐蝕性的氣體，不應長時間處理高于120度的廢氣。如需要處理高溫廢氣，需定做高溫除塵布袋2、本袋式除塵器在開、停及運轉過程中，如有異常現象，應立即停止工作，進行檢查修理。3、停機應按停止按鈕，讓搖動機構工作數十秒，不要直接切斷電源
